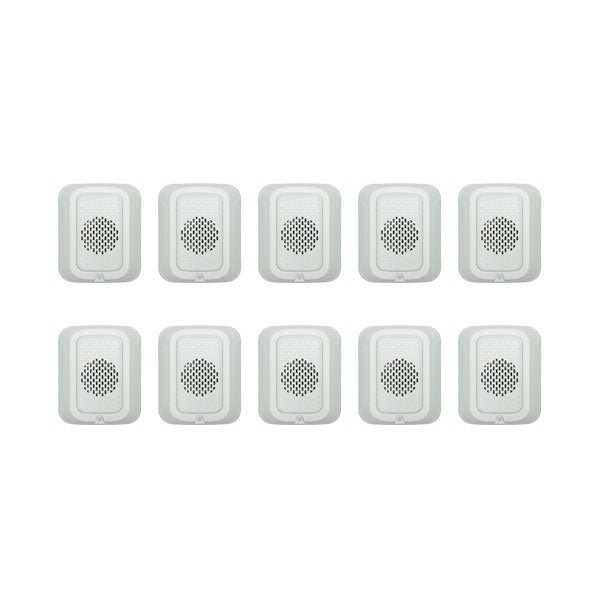

Ce lot de System Sensor HWL-LF-BP10 contient dix avertisseurs acoustiques à basse fréquence HWL-LF de la série L, de couleur blanche, destinés à une installation murale standard à l’intérieur. Chaque avertisseur produit un signal à onde carrée de 520 Hz ± 10 % et est homologué UL 464. Il s’agit uniquement d’avertisseurs acoustiques, sans stroboscope ni réglage de candela. JEM Systems Canada les expédie partout au Canada.
La gamme d’avertisseurs acoustiques à basse fréquence de la série L répond à l’exigence de la NFPA 72 concernant les espaces de couchage, qui prescrit un appareil de notification produisant un signal à onde carrée de 520 Hz ± 10 %. Des études démontrent que ce signal réveille plus efficacement les personnes endormies qu’un klaxon conventionnel de 3 kHz, y compris celles souffrant d’une perte auditive légère à sévère. Le HWL-LF est alimenté par un circuit d’appareil de notification et fonctionne à une tension nominale de 24 volts. Un interrupteur rotatif permet de sélectionner le ton et le volume : Temporal 3, Temporal 4, continu ou codé, chacun avec un réglage de volume élevé ou faible — soit huit positions au total. Le fonctionnement codé est disponible sur les modèles uniquement acoustiques comme celui-ci, mais pas sur les avertisseurs acoustiques avec stroboscope. La conception à emboîter, qui nécessite une intrusion minimale dans la boîte de montage, permet une installation rapide et élimine en grande partie les défauts à la terre. La plaque de montage universelle est dotée d’un ressort de court-circuit intégré permettant de vérifier la continuité du câblage avant d’installer l’appareil, protégeant ainsi les appareils contre les dommages liés aux travaux. Le boîtier porte une inscription permanente « 520 Hz ». L’achat par lots de dix convient aux dortoirs, hôtels, résidences pour personnes âgées et projets multifamiliaux où le même appareil de chambre à coucher est répété à chaque étage.
Caractéristiques
| Modèle |
HWL-LF, blanc (l’équivalent rouge est le HRL-LF) — fourni ici en lot de 10 unités |
| Type |
Avertisseur acoustique à basse fréquence pour l’intérieur, installation murale standard — sans stroboscope |
| Plage de fréquences |
520 Hz ± 10 %, signal à onde carrée |
| Tension nominale |
24 V CC régulés ou FWR |
| Plage de tension de fonctionnement |
16 à 33 V (24 V nominal) |
| Tons |
Temporal 3, Temporal 4, continu, codé — chacun avec volume élevé et faible |
| Courant, Temporal 3 élevé |
108 mA CC / 150 mA FWR — 80 dBA |
| Courant, Temporal 3 faible |
78 mA CC / 76 mA FWR — 76 dBA |
| Courant, Temporal 4 élevé |
111 mA CC / 151 mA FWR — 80 dBA |
| Courant, Temporal 4 faible |
80 mA CC / 76 mA FWR — 76 dBA |
| Courant, continu élevé |
111 mA CC / 151 mA FWR — 80 dBA |
| Courant, continu faible |
80 mA CC / 76 mA FWR — 76 dBA |
| Courant, codé élevé |
111 mA CC / 151 mA FWR — 80 dBA |
| Courant, codé faible |
80 mA CC / 76 mA FWR — 76 dBA |
| Puissance acoustique |
80 dBA à volume élevé, 76 dBA à faible volume (UL en réverbération) |
| Température de fonctionnement |
32 °F à 120 °F (0 °C à 49 °C) |
| Plage d’humidité |
10 à 93 %, sans condensation |
| Dimensions |
5,6″ L × 4,7″ l × 1,5″ P (142 × 119 × 38 mm) |
| Calibre du fil des bornes d’entrée |
12 à 18 AWG |
| Boîtes de montage |
4 × 4 × 1½″, octogonale de 4″ ou double boîte ; les produits à deux fils peuvent également être installés dans une boîte simple de 2 × 4 × 1⅝″ |
| Homologation |
UL 464, approuvé pour les services de protection contre les incendies |
Remarques d’installation
-
Pas de stroboscope ni de candela : le HWL-LF est un avertisseur acoustique. Les réglages de candela sélectionnables sur le terrain s’appliquent aux avertisseurs acoustiques avec stroboscope à basse fréquence de la série L (P2WL-LF mural, PC2WL-LF au plafond), et non à cet appareil. Lorsque l’exigence de signalisation visible de l’ADA s’applique, un avertisseur acoustique seul ne la satisfait pas.
-
Appareil de 24 V : l’avertisseur acoustique à basse fréquence fonctionne à une tension nominale de 24 volts, dans une plage de 16 à 33 V, à partir d’une alimentation CC régulée ou redressée à pleine onde. Ne le concevez pas pour un circuit de notification de 12 V.
-
Le FWR consomme sensiblement plus de courant que le CC : le Temporal 3 élevé consomme 108 mA en CC régulé, mais 150 mA en FWR. Dimensionnez le circuit d’appareil de notification en fonction du type d’alimentation réellement utilisé — un lot de dix appareils en FWR consomme environ 1,5 A à volume élevé, et non 1,08 A.
-
Le fonctionnement codé nécessite que le circuit de notification effectue le codage : pour les tons codés, le codage temporel doit être assuré par le circuit d’appareil de notification. Si la tension du circuit de notification reste constante, la sortie de l’avertisseur acoustique reste constamment active. Les valeurs codées publiées sont établies pour une tension continue.
-
Le faible volume est inférieur de seulement 4 dBA : le volume élevé est de 80 dBA et le faible volume de 76 dBA en réverbération, mais l’économie de courant est importante (de 111 mA à 80 mA en CC). Utilisez le faible volume pour augmenter la capacité du circuit lorsque le calcul de l’audibilité est toujours satisfaisant.
-
Synchronisation : l’appareil est compatible avec le module Sync•Circuit MDL3, qui synchronise les avertisseurs acoustiques à basse fréquence au Temporal 3. Avec le MDL3, les sorties de circuit de notification nominalement évaluées à 24 volts fonctionnent entre 16,5 et 33 V. Le MDL3 ne fonctionnera pas avec une alimentation codée.
-
Testez le câblage au préalable : la plaque de montage universelle est dotée d’un ressort de court-circuit intégré permettant de vérifier la continuité du circuit avant de brancher un avertisseur acoustique. Terminez le câblage du circuit de notification sur la plaque de montage.
-
Compatibilité avec les installations existantes : la série L est électriquement compatible avec les anciens appareils SpectrAlert et SpectrAlert Advance et remplace directement les modèles HW/R-LF.
-
Pour l’intérieur uniquement : homologué de 32 °F à 120 °F et de 10 à 93 % d’HR sans condensation. Pour une installation en surface sans boîte de montage encastrée, utilisez la boîte de montage en surface SBBWL.
Modèles et accessoires connexes
-
HRL-LF — même avertisseur acoustique mural standard à basse fréquence, mais de couleur rouge
-
HGWL-LF — avertisseur acoustique mural compact à basse fréquence, blanc ; 5,25″ L × 3,46″ l × 1,5″ P
-
HCWL-LF — avertisseur acoustique au plafond à basse fréquence, blanc ; 6,8″ de diamètre × 1,4″ de hauteur
-
P2WL-LF — avertisseur acoustique mural avec stroboscope à basse fréquence, avec réglages sur le terrain de 15, 30, 75, 95, 110, 135 et 185 cd, homologué UL 1971 et UL 464
-
PC2WL-LF — avertisseur acoustique au plafond avec stroboscope à basse fréquence, 15, 30, 75, 95, 115, 150 et 177 cd
-
MDL3W — module Sync•Circuit, blanc, homologué UL
-
SBBWL — boîte de montage en surface pour l’avertisseur acoustique mural standard ; SBBGWL pour l’avertisseur acoustique mural compact ; SBBCWL pour l’avertisseur acoustique au plafond
Les caractéristiques proviennent de la fiche technique de System Sensor « Indoor Selectable-Output Low Frequency Sounders and Low Frequency Sounder Stroboscopes », document AVDS910-02 (11/02/2020). Les caractéristiques du fabricant peuvent être modifiées sans préavis.
