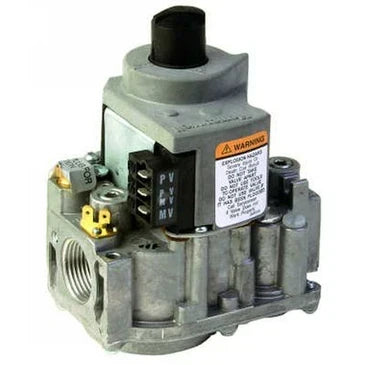

Le Resideo VR8204A2076 est un dispositif de commande de gaz standard à double pilote intermittent pour appareils au gaz de 24 V CA, d’une capacité de 20 à 200 pi³/h. Il est offert par JEM Systems Canada, avec livraison partout au Canada.
Présentation du produit :- Dispositif de commande de gaz combiné pour appareils au gaz de 24 V CA à pilote intermittent, d’une capacité de 20 à 200 pi³/h
Caractéristiques du produit :
- Comprend une vanne manuelle, deux actionneurs automatiques, un régulateur de pression à servocommande et un réglage du pilote
- Utilisation avec les modules de commande S86F,H, S8600F,H et S8610
- Format compact
- Comprend deux vannes automatiques
- La première vanne automatique à électrovanne s’ouvre lorsque le thermostat demande du chauffage; elle se ferme lorsque la demande de chauffage prend fin
- La deuxième vanne automatique à membrane s’ouvre sous le contrôle du régulateur; elle se ferme si l’alimentation en gaz ou en électricité est interrompue
- Conforme aux normes exigeant une double fermeture de sécurité
- Kits de conversion du gaz naturel au GPL et du GPL au gaz naturel disponibles pour les vannes de gaz à ouverture standard et à ouverture lente
- Tous les réglages et raccordements électriques sont accessibles par le dessus du dispositif de commande
- Séquence d’éclairage MARCHE-ARRÊT
Spécifications du produit :
- Description : vanne de gaz à double pilote intermittent de 24 V CA avec entrée/sortie de 1/2 po x 1/2 po, ouverture standard et réglage du régulateur de pression à 3,5 po de colonne d’eau
- Type : à un étage
- Type d’allumage : pilote intermittent
- Type de gaz : naturel
- Dimensions de l’entrée/sortie (po) : 1/2 po x 1/2 po
- Configuration du boîtier : à travers continu
- Caractéristiques d’ouverture (standard, à paliers) : standard
- Capacité à 1 po de pression différentielle : 150 000 BTU/h; minimum de 20 000 BTU/h
- Pression nominale (psi) : 1/2 psi
- Pression nominale (kPa) : 3,5 kPa
- Réglage du régulateur de pression (po de colonne d’eau) : 3,5 po
- Réglage du régulateur de pression (kPa) : 0,87 kPa
- Sortie de gaz du pilote : raccord à compression pour tube de 1/4 po de diamètre extérieur
- Prise de pression : 1/8 po NPT avec bouchon
- Raccordements électriques : connecteurs mâles à raccord rapide de 1/4 po
- Caractéristiques électriques : 24 V CA
- Fréquence : 60 Hz
- Réglage de l’anticipateur : 0,5 A
- Plage de température (°F) : de 0 °F à 175 °F
- Plage de température (°C) : de -18 °C à +79 °C
- Installation : de 0 à 90 degrés dans n’importe quelle direction par rapport à la position verticale du bouton de commande de gaz, y compris à la verticale
- Dimensions (po) : 4 5/8 po de haut x 4 1/8 po de large x 2 11/16 po de profondeur
- Dimensions (mm) : 117 mm de haut x 104 mm de large x 69 mm de profondeur
- Comprend : kit de conversion du gaz naturel au GPL, une bague de réduction de 1/2" x 3/8", une bride droite de 3/4"
- Homologations, American Gas Association IAS : certificat de conception AGA : L2025006
- Homologations, Canadian Gas Association : certificat de conception CGA : L2025006
- Homologations, Underwriters Laboratories Inc : composant UL reconnu : MH5323
- Homologations, Australian Gas Association : certificat de conception de l’Australian Gas Assoc. : 4214; approuvé pour les applications Delta C
